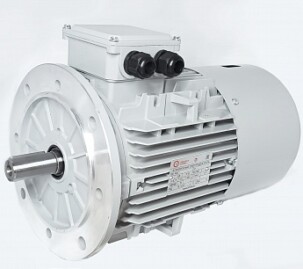

Электродвигатели АИС100LB-4-Е 3kW F IP55 V220/380/50
Электродвигатель мощностью 3 кВт со встроенным тормозом, фрикционные диски которого изготовлены из высококачественных фрикционных материалов. Для удобства работы предусмотрена ручка растормаживания. Исполнение тормоза IP55, что позволяет использовать двигатель при низких температурах.
Технические характеристики:
Мощность: 3
Количество полюсов: 4
Варианты установки: Крепление на большом (B5) и малом (B14) фланце; комбинированные исполнения (B34,B35)
Опции: независимая вентиляция
Режим работы: S1
Напряжение, В: 220/380
Сила тока, А: 11.5/6.64
Частота вращения, об/мин: 1430
КПД, %: 83.7
Коэффициент мощности: 0.82
Т пуск / Т ном: 2.6
Т max / Т ном: 3
Т min / Т ном: 2.15
I max / I ном: 6.8
Шум, дБ(А): 64
Класс защиты: IP55
Класс изоляции обмотки статора: F
Особенности и преимущества:
• Алюминиевые корпус, каркас и задний кожух, вал может быть изготовлен из нержавеющей стали
• Встроенный термодатчик защиты обмоток PTC
• Простота конструкции, возможны доработки (по требованию)
• Высокая стойкость к коррозии
• Степень защиты IP55 (по требованию может быть другая)
• Низкие шум и вибрация, высокая безопасность
• Низкий вес
• Высокопрочная клеммная коробка, сальниковое уплотнение ввода
• Двигатель может работать в продолжительном режиме S1
• Высокая надежность в различных условиях эксплуатации
Размеры электродвигателей
Подшипники | Лапы (B34 и B35) | Вал | Основные | |||||||||||||||||||
Спереди | Сзади | КК | H | A | B | C | D | E | F | G | K | SS | XX | ZZ | AA | AD | HD | AC | L | TBS | TBW | TBH |
1-M20*1.5 | 100 | 160 | 140 | 63 | Ø28 | 60 | 8 | 24 | 12×15 | М10 | 22 | 30 | 200 | 248 | 148 | Ø196 | 434/452 | 26 | 105 | 105 |
B5 | B14 | ||||||||||
N | M | P | S | T | R | N | M | P | S | T | R |
Ø180 | Ø215 | Ø250 | Ø15 | 4 | 0 | Ø110 | Ø130 | Ø160 | M8 | 3.5 | 0 |
